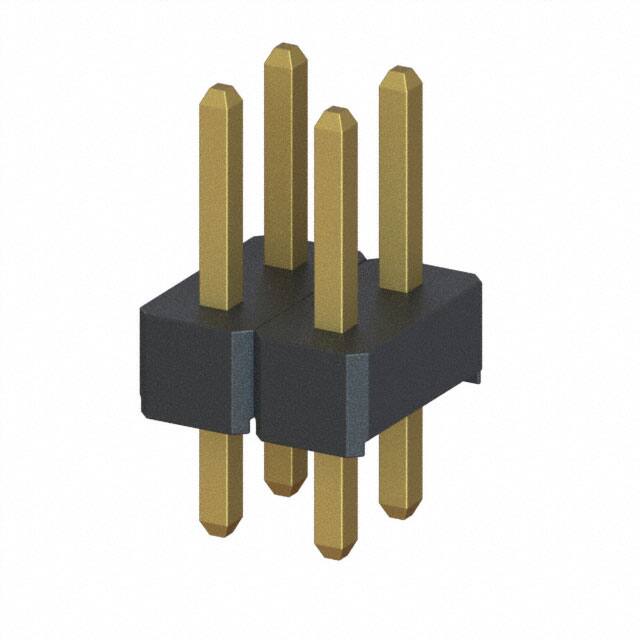

M22-2520205 - Harwin Inc.

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-M22-2520205

Hersteller Teil #: M22-2520205

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Harwin Inc.

Beschreibung: CONN HEADER VERT 4POS 2MM

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

M22-2520205 Datenblatt

Attribute

Attribute Value

Factory Lead Time

13 Weeks

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Nylon

Contact Finish Mating

Gold

Contact Length-Mating

0.138 3.50mm

Contact Materials

Phosphor Bronze

Insulation Materials

Polyamide (PA6T), Nylon 6T

Voltage Rated

650V

Operating Temperature

-40°C~105°C

Packaging

Bulk

Series

M22

Published

2011

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Header, Cuttable

Number of Positions

Number of Rows

Gender

Male

Additional Feature

ROHS COMPLIANT

Fastening Type

Push-Pull

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

Orientation

Straight

Depth

4mm

Insulation Height

0.059 1.50mm

Style

Board to Board

Number of Positions Loaded

All

Pitch - Mating

0.079 inch

Military Standard

Number of Conductors

ONE

Reference Standard

Reliability

COMMERCIAL

Row Spacing - Mating

0.079 (2.00mm)

Contact Length - Post

0.091 2.30mm

Shrouding

Unshrouded

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Body Breadth

0.157 inch

UL Flammability Code

UL94 V-0

Housing Color

Black

Overall Contact Length

0.287 7.30mm

Contact Resistance

20mOhm

Insulation Resistance

100000000Ohm

Durability

300 Cycles

Current Rating (Max)

Length

4mm

Stack Height (Mating)

3.8mm 5.9mm 8.6mm

Radiation Hardening

RoHS Status

ROHS3 Compliant
